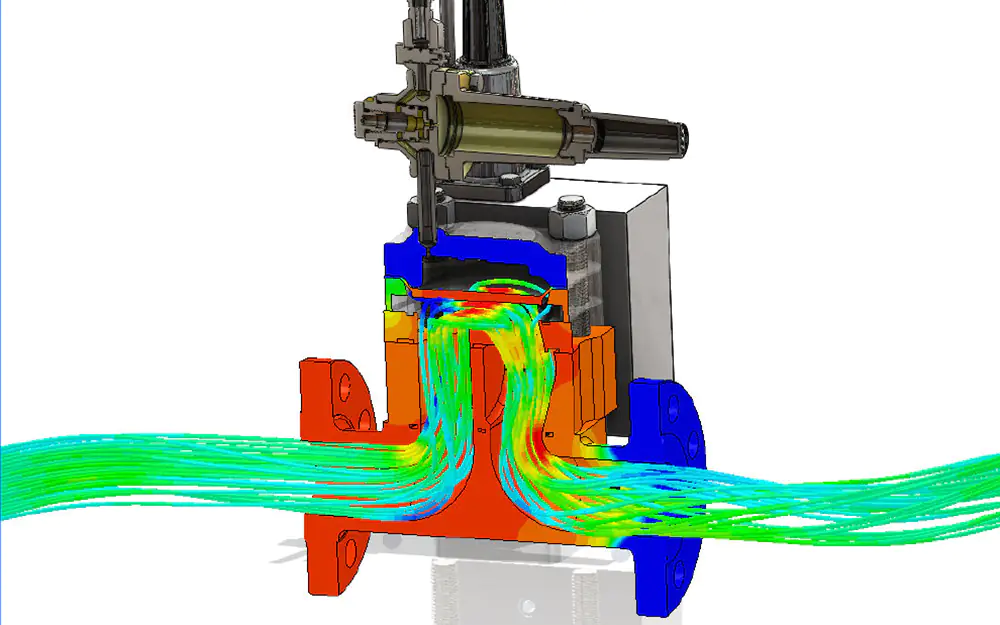

SOLIDWORKS FLOW SIMULATION
Η Μηχανική Ρευστοδυναμική (EFD) είναι μια νέα γενιά Υπολογιστικής Ρευστοδυναμικής (CFD) λογισμικού που επιτρέπει στους μηχανικούς να προσομοιώνουν τη ροή ρευστών και εφαρμογές μεταφοράς θερμότητας με ισχυρά, διαισθητικά και προσβάσιμα εργαλεία 3D.
Πλεονεκτήματα:
Χρήση Υφιστάμενης Γεωμετρίας
Στα περισσότερα παραδοσιακά CFD προγράμματα, απαιτείται σημαντική τροποποίηση των ρυθμίσεων και μεταφορά υπαρχόντων CAD μοντέλων σε άλλο λογισμικό για τη δημιουργία ενός μοντέλου ανάλυσης. Αυτή η διαδικασία μπορεί να διαρκέσει μέρες, ενώ σε κάποιες περιπτώσεις το μοντέλο ενδέχεται να μην μεταφερθεί επιτυχώς.
Αντιθέτως, το SOLIDWORKS Flow Simulation χρησιμοποιεί απευθείας τα δεδομένα του SOLIDWORKS 3D CAD, δημιουργώντας αυτόματα το ρευστόδυναμικό μοντέλο και προσαρμόζοντάς το σε κάθε αλλαγή σχεδιασμού, εξοικονομώντας χρόνο και διασφαλίζοντας την ενσωμάτωση των τροποποιήσεων στον CFD υπολογισμό.
Χειρισμός Πολύπλοκης Γεωμετρίας
Για να κατανοήσετε τη συμπεριφορά του σχεδιασμού σας σε πραγματικές συνθήκες, είναι απαραίτητο να προσομοιώσετε την απόδοσή του στο περιβάλλον λειτουργίας του. Το SOLIDWORKS Flow Simulation μπορεί να διαχειριστεί πολύπλοκες γεωμετρίες χωρίς να απαιτείται η απλοποίηση του μοντέλου. Παρέχει επίσης ισχυρά εργαλεία για τη γεωμετρική προετοιμασία του μοντέλου αν αυτό είναι απαραίτητο.
Αυτόματη και Αποτελεσματική Δημιουργία Πλέγματος
Στα περισσότερα παραδοσιακά CFD προγράμματα, η δημιουργία ενός βέλτιστου πλέγματος είναι μια χρονοβόρα και περίπλοκη διαδικασία που επηρεάζει άμεσα την ακρίβεια των αποτελεσμάτων. Το SOLIDWORKS Flow Simulation προσφέρει έναν εξαιρετικά ισχυρό αυτόματο δημιουργό πλέγματος, εξαλείφοντας την ανάγκη χειροκίνητης παρέμβασης και μειώνοντας σημαντικά το χρόνο ανάλυσης.
Μείωση Πρόσθετης Γεωμετρίας
Άλλα CFD προγράμματα απαιτούν τη δημιουργία πρόσθετης γεωμετρίας για την ανάλυση των ρευστών όγκων, γεγονός που αυξάνει τον χρόνο προετοιμασίας. Το SOLIDWORKS Flow Simulation αναγνωρίζει αυτόματα τα “κενά” που περιέχουν ρευστά, εξαλείφοντας την ανάγκη δημιουργίας επιπλέον μοντέλων.
Αυτόματη Αναγνώριση Ροής
Με το SOLIDWORKS Flow Simulation, δεν χρειάζεται να επιλέξετε μεταξύ τυρβώδους ή στρωτής ροής, καθώς υποστηρίζει μοντέλα μετάβασης και αναγνωρίζει αυτόματα τη συμπιεστότητα του ρευστού. Αυτό το καθιστά ιδανικό για την προσομοίωση διαφορετικών σεναρίων ροής.
Ισχυρή Ανάλυση “What If”
Η ανάλυση ροής και μεταφοράς θερμότητας είναι μια επαναληπτική διαδικασία, όπου οι μηχανικοί τροποποιούν τα μοντέλα για τη βελτιστοποίηση των αποτελεσμάτων. Το SOLIDWORKS Flow Simulation επιτρέπει την άμεση ανάλυση τροποποιημένων μοντέλων χωρίς να απαιτείται νέα προετοιμασία δεδομένων, απλοποιώντας τη διαδικασία βελτιστοποίησης.

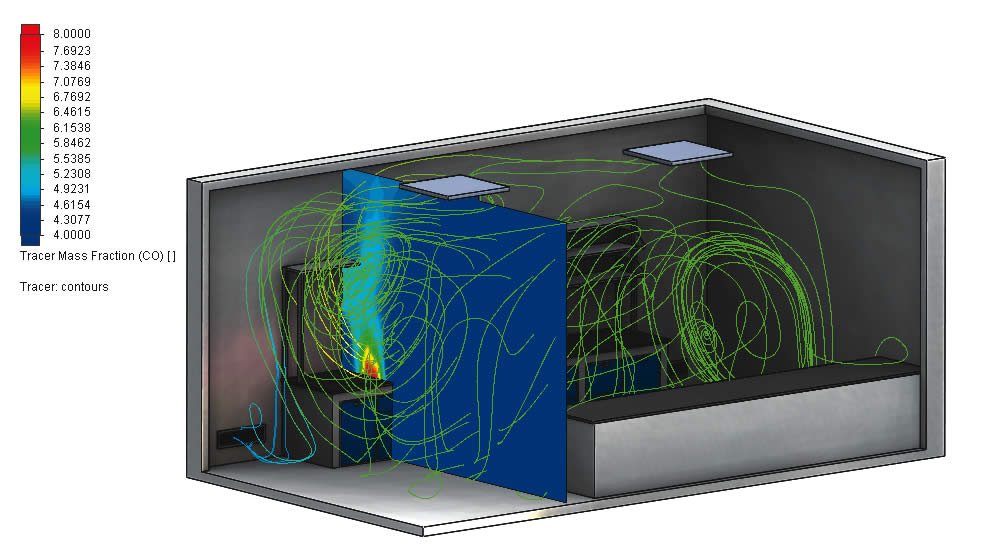

HVAC Module:
To λογισμικό HVAC του SOLIDWORKS Flow Simulation προσφέρει εξειδικευμένα εργαλεία και μεθοδολογίες προσαρμοσμένα στις ανάγκες του κλάδου, παρέχοντας αξεπέραστη ευκολία χρήσης, ισχύ και παραγωγικότητα. Προσομοιώνει την κίνηση του αέρα και των αερίων σε χώρους εργασίας και διαβίωσης. Περιλαμβάνει προηγμένη μοντελοποίηση ακτινοβολίας, παραμέτρους άνεσης, καθώς και μεγάλη βάση δεδομένων οικοδομικών υλικών.
Το σετ εργαλείων επιτρέπει στους μηχανικούς να αντιμετωπίσουν τις δύσκολες προκλήσεις του σχεδιασμού αποδοτικών συστημάτων ψύξης για ανθρώπους και περιβάλλοντα μεγάλης κλίμακας.

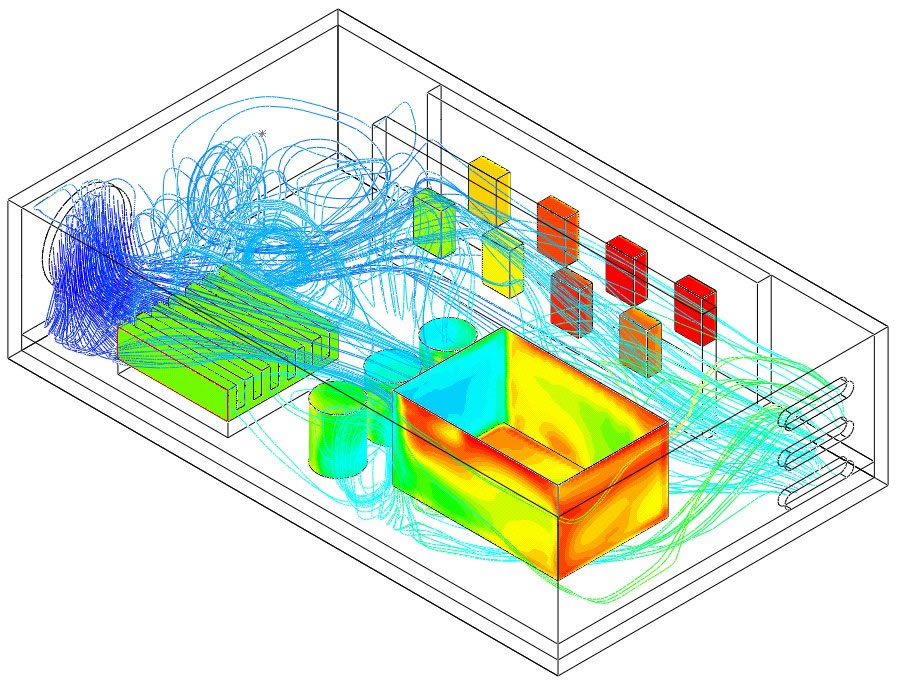

Electronics Cooling Module:
To λογισμικό Electronics Cooling του SOLIDWORKS Flow Simulation προσομοιώνει τις θερμικές ιδιότητες και τις απαιτήσεις ψύξης για τυποποιημένα ηλεκτρονικά εξαρτήματα.
Η ενότητα περιλαμβάνει τόσο δυνατότητες για αποδοτική ανάλυση όσο και βελτιωμένη λειτουργικότητα προσομοίωσης, προσφέροντας σε σχεδιαστές και μηχανικούς ένα ισχυρό σύνολο εργαλείων για την αντιμετώπιση των δύσκολων προκλήσεων που σχετίζονται με τη συσκευασία ηλεκτρονικών συστημάτων.
SOLIDWORKS Flow Simulation | HVAC Module | Electronics Cooling Module | |
Ease of Use | |||
Design Data Reuse | |||
Multi-Parameter Optimization | |||
SOLIDWORKS Flow Simulation Capabilities | |||
Material Database | |||
Internal | |||
External | |||
2D-3D | |||
Heat Conduction in Solids | |||
Gravity | |||
Rotation |
