SOLIDWORKS Electrical
SolidWorks Electrical 3D
Το SolidWorks Electrical 3D είναι μια επέκταση του SolidWorks που ενσωματώνει ηλεκτρικά σχέδια με τρισδιάστατα μηχανικά μοντέλα. Βοηθάει στη σχεδίαση ηλεκτρικών συστημάτων συνδέοντας 2D σχηματικά σχέδια με 3D μοντέλα, επιτρέποντας την ακριβή δρομολόγηση καλωδίων, την τοποθέτηση εξαρτημάτων και την απεικόνιση σε πραγματικό κόσμο.

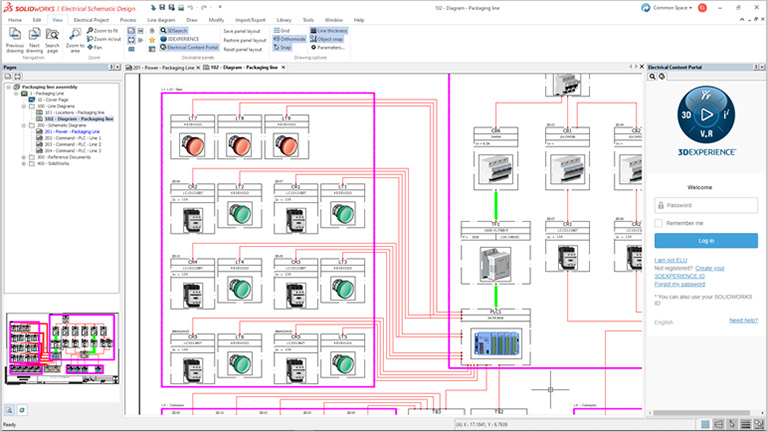

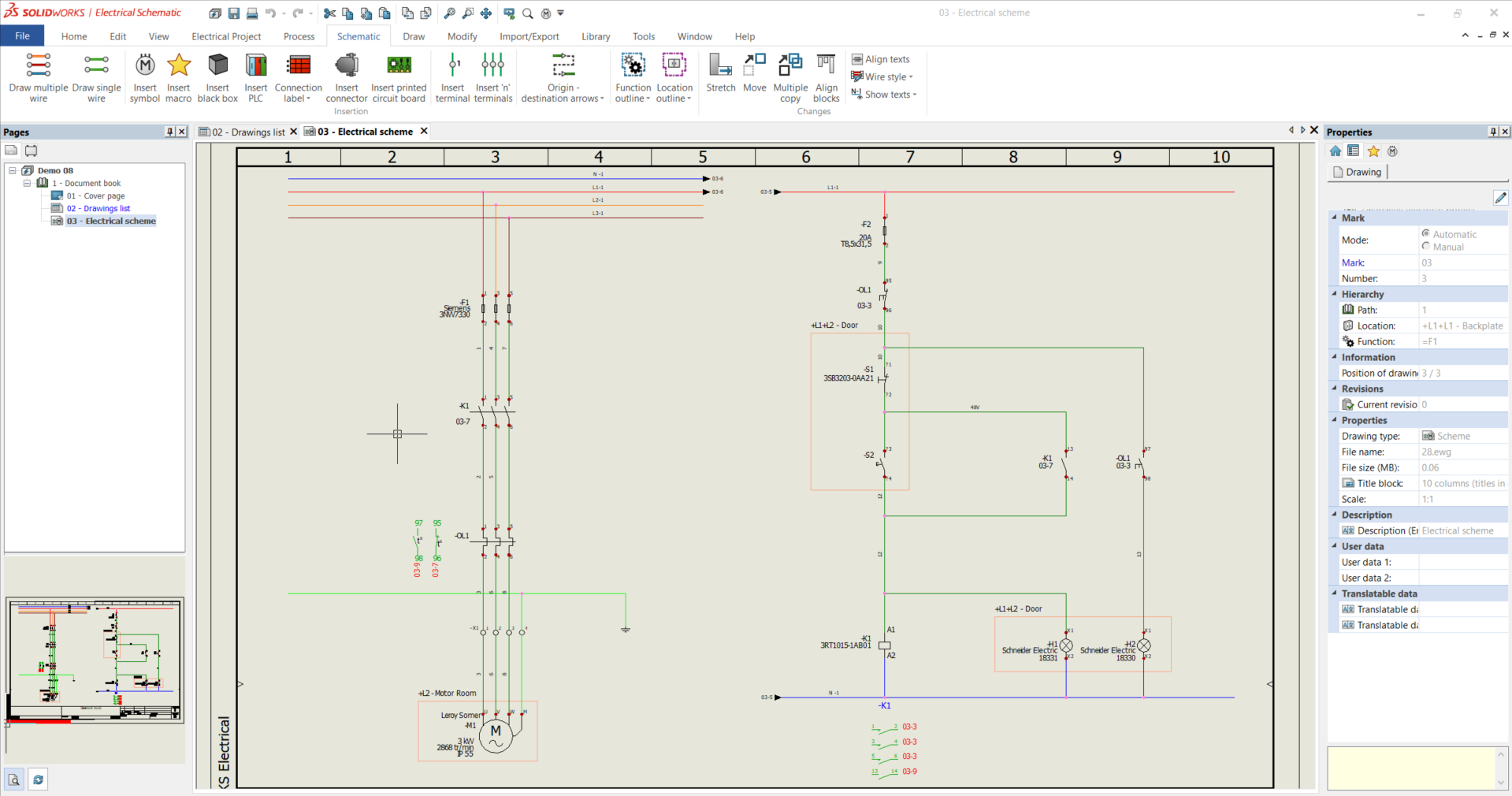

SolidWorks Electrical Schematic
Το SOLIDWORKS Electrical επιτρέπει στους μηχανικούς να δημιουργήσουν αντίγραφα ασφαλείας και να μεταφέρουν εύκολα κάθε πτυχή του προγράμματος, συμπεριλαμβανομένων των έργων, των συμβόλων, των εξαρτημάτων και όλων των σχετικών πληροφοριών της βάσης δεδομένων SQL, μέσω των Περιβαλλόντων (Environments).
Δομή και Εξαγωγή Σχεδίων
Μέσω της σχεδίασης του SOLIDWORKS Electrical επιτυχγάνεται η δημιουργία μιας γενικής σύνοψης διασύνδεσης, λεπτομερούς σχεδίασης σχήματος, διατάξεων γενικής διάταξης 2D και συναρμολογήσεων 3D.
Διαθέσιμες τύποι σχεδίων:
• Σχέδια (Drawings)
• Σελίδες καλύμματος (Cover Pages)
• Schemes
• Διαγράμματα γραμμών (Line Diagrams)
• Μικτά Σχέδια (Mixed Schemes) (υβριδικά μεταξύ σχεδίων και διαγραμμάτων γραμμών)
• Λίστες Σχεδίων (Drawing Lists) (διάφορες αναφορές έργου που ενημερώνονται αυτόματα ή κατόπιν αιτήματος)
• Σχέδια Τερματικών (Terminal Drawings)
• Συναρμολογήσεις 2D (2D Assemblies) (για να βοηθήσουν στη τοποθέτηση των εξαρτημάτων μέσα σε μηχανές, ντουλάπια, εγκαταστάσεις)
Εξαγωγή αρχείων δεδομένων αυτόματα σε οποιοδήποτε φορμά, όπως XLS, PDF, CSV.
Βιβλιοθήκες Συμβόλων και Εξαρτημάτων
Το SOLIDWORKS Electrical προσφέρει τεράστιες έτοιμες βιβλιοθήκες συμβόλων και εξαρτημάτων κατασκευαστών με μοναδικά τεχνικά χαρακτηριστικά.
Για παράδειγμα, οι κινητήρες έχουν διαφορετικά πεδία σε σχέση με τα κουμπιά.
• Τα εξαρτήματα και τα σύμβολα μπορούν να χρησιμοποιηθούν ως καθαρά μεταδεδομένα για ένταξη σε λίστες υλικών (BOM) και καταλόγους εξαρτημάτων.
• Δυνατότητα προσθήκης εξαρτημάτων κατασκευαστών
• Τα σύμβολα μπορούν να συνδεθούν με εξαρτήματα με τη μορφή σχήματος, σύμβολα διαγραμμάτων γραμμής, αρχεία 3D SLDPRT, 2D αποτυπώματα, ετικέτες σύνδεσης, αρχεία PCB EMN και σύμβολα τερματικών
• Δυνατότητα δημιουργίας προσαρμοσμένων συμβόλων για σχήματα και διαγράμματα γραμμής
• Συσχετίσεις μεταξύ συμβόλων και σημάτων
• Έξυπνα σύμβολα για την ανάπτυξη ηλεκτρικών, P&ID, σχηματικών και γενικών διατάξεων. Σύμβολα που αντιπροσωπεύουν διάφορες ηλεκτρικές, πνευματικές, υδραυλικές, διεργασίες και συσκευές οργάνωσης.
• Τα σύμβολα είναι σε αρχεία τύπου DWG και εισάγονται ως μπλοκ σχεδίου και όλα τα σχετικά χαρακτηριστικά εφαρμόζονται, όλα τα δεδομένα χαρακτηριστικών συμβόλων καταγράφονται στη βάση δεδομένων SQL για οποιαδήποτε χρήση, όπως σε αναφορές.
• Διασταυρούμενη αναφορά (για συσχετίσεις μεταξύ συμβόλων)
Διαθέσιμα πρότυπα συμβόλων: IEC, ANSI, JIS, GB
Λειτουργίες Συνδεσιμότητας και Αυτοματοποίησης
Το SOLIDWORKS Electrical σας επιτρέπει να αριθμείτε με βάση το ισοδυναμικό (equipotential) ή το καλώδιο, προσαρμόσιμα στυλ καλωδίων και οι ιδιότητες αυτών.
Το SOLIDWORKS Electrical διαθέτει εξαιρετική παραμετροποίηση μακροεντολών για να αποφεύγεται η αντιγραφή και επικόλληση κυκλωμάτων και ο υπερβολικός φόρτος στα σχέδιά σας.
Το SOLIDWORKS Electrical χρησιμοποιεί 3 τύπους Συνδετήρων (Connectors) για όλες τις ανάγκες σας:
• Συνδετήρες ενός συμβόλου
• Πολλαπλοί δυναμικοί συνδετήρες (μπορούν να διαχωριστούν σε διάφορες περιοχές του έργου)
• Μεμονωμένα ή ομαδοποιημένα σύμβολα ακίδων (μπορούν να διαχωριστούν σε διάφορες περιοχές του έργου)
Το SOLIDWORKS Electrical σας επιτρέπει να προσθέσετε συνδέσεις μεταξύ σχημάτων (schemes) με Βέλη Προέλευσης-Προορισμού
• Τα βέλη προέλευσης-προορισμού συνδέουν το ίδιο καλώδιο καθώς μετακινείται μεταξύ των σχεδίων. Δεν επηρεάζουν το BOM ή τις αναφορές και ενώνουν δύο τμήματα σαν να μην υπήρχαν διακοπές.
Αυτοματισμοί, Έλεγχοι και Αναφορές
Το SOLIDWORKS Electrical επιτρέπει τη δημιουργία και προγραμματιζόμενων λογικών ελεγκτών (PLC) καθώς και ραφιών PLC με αρθρωτές υποδοχές στις οποίες μπορούν να συνδεθούν τύποι I/O.
Παρέχεται επίσης αυτόματη δημιουργία PLC και των αντίστοιχων σχεδίων PLC μέσω εφαρμογής πληροφοριών.
Το SOLIDWORKS Electrical καθιστά εύκολο τον εντοπισμό πιθανών ελαττωμάτων με τους Ελέγχους Κανόνων Σχεδίασης (Design Rule Checks ) που εντοπίζουν αυτόματα τα ηλεκτρικά λάθη σε όλο το project σας.
Το SOLIDWORKS Electrical μπορεί να δημιουργεί αυτόματα αναφορές (Reports) ως SQL queries που φυλάσσονται ως αρχεία XML.
Έρχεται εξοπλισμένο με πολλές πρότυπες αναφορές όπως:
• BOM
• Κατάλογοι εξαρτημάτων
• Στυλ καλωδίων
• Αναφορές σύνδεσης
• Δείκτες σχεδίων
Μπορείτε επίσης να δημιουργήσετε τις δικές σας αναφορές (Reports) επιλέγοντας όλα τα δεδομένα που θέλετε να περιλαμβάνει η αναφορά και τον τρόπο που θέλετε να εμφανίζονται.
